Dịch vụ sửa chữa bơm chân không Edwards GXS250/2600
Thứ Sáu,
02/10/2026
Nguyễn Văn Huấn
Dịch vụ sửa chữa bơm chân không Edwards GXS250/2600
Công ty TNHH Thương mại và Dịch vụ An Tài Lộc cung cấp dịch vụ kiểm tra, bảo dưỡng và sửa chữa bơm chân không Edwards GXS250/2600, giúp doanh nghiệp xử lý sự cố, phục hồi khả năng vận hành và chủ động kế hoạch bảo trì thiết bị.
Edwards GXS250/2600 thuộc dòng bơm chân không khô sử dụng công nghệ trục vít. Khi thiết bị vận hành lâu ngày hoặc làm việc trong điều kiện có bụi, hơi ẩm và chất ngưng tụ, việc kiểm tra định kỳ giúp phát hiện sớm những bất thường ảnh hưởng đến hiệu suất và tuổi thọ bơm.
Khi nào cần kiểm tra và sửa chữa ?
Doanh nghiệp nên kiểm tra bơm khi xuất hiện các dấu hiệu:
1 Thời gian hút chân không kéo dài, áp suất không đạt yêu cầu.
2 Bơm phát tiếng ồn bất thường hoặc rung mạnh.
3 Nhiệt độ vận hành tăng cao, bơm thường xuyên báo lỗi hoặc tự dừng.
4 Bơm khó khởi động, vận hành không ổn định.
5 Xuất hiện rò rỉ dầu tại khu vực hộp truyền động hoặc rò rỉ nước làm mát.
6 Hiệu suất suy giảm sau thời gian dài sử dụng.
Các biểu hiện trên có thể liên quan đến bơm hoặc những bộ phận khác của hệ thống như đường ống, van, nguồn nước làm mát và đường xả. Vì vậy, cần xác định nguyên nhân trước khi lựa chọn phương án sửa chữa.
Nội dung dịch vụ tại An Tài Lộc
Tùy theo tình trạng thiết bị, phạm vi kiểm tra và sửa chữa bao gồm:
1 Đánh giá khả năng hút chân không và tình trạng vận hành ban đầu.
2 Kiểm tra cụm bơm, động cơ và hệ thống truyền động.
3 Kiểm tra ổ bi, phớt, gioăng và các chi tiết làm kín.
4 Kiểm tra hệ thống làm mát, đường khí purge và đường xả theo cấu hình thực tế.
5 Kiểm tra tín hiệu cảnh báo và các bộ phận điều khiển liên quan.
6 Vệ sinh, bảo dưỡng và thay thế những chi tiết hư hỏng theo phương án đã thống nhất.
7 Lắp ráp, chạy thử và đánh giá kết quả sau sửa chữa.
Phụ tùng và vật tư được lựa chọn theo model, mã sản phẩm, số serial và điều kiện sử dụng thực tế của thiết bị.
Quy trình tiếp nhận và sửa chữa
1. Tiếp nhận thông tin
Khách hàng cung cấp ảnh nhãn bơm, mô tả sự cố, mã cảnh báo và thông tin về ứng dụng đang sử dụng. ( Hoặc chúng tôi cử kỹ sư đến nhà máy khảo sát tình trạng thực tế của bơm )
2. Kiểm tra và đánh giá
ATL kiểm tra tình trạng thiết bị, xác định các hạng mục cần xử lý và đề xuất phương án kỹ thuật.
3. Báo giá và thống nhất phạm vi công việc
Hạng mục sửa chữa, vật tư thay thế, thời gian thực hiện và điều kiện bảo hành được trao đổi trước khi triển khai.
4. Tháo rời các chi tiết , đo kiểm các chi tiết chính , loại bỏ những phụ kiện hỏng , những phụ kiện không thể dùng lại khi tháo ra.
5. Thực hiện sửa chữa và chạy thử
Bơm được bảo dưỡng, sửa chữa và thay thế phụ tùng mới chính hãng theo phạm vi công việc đã thống nhất. Sau khi hoàn tất, bơm được lắp ráp và chạy thử để kiểm tra khả năng vận hành và khả năng tạo chân không.
6. Bàn giao và hướng dẫn sử dụng
Khách hàng được cung cấp kết quả kiểm tra cùng khuyến nghị vận hành, bảo dưỡng phù hợp với tình trạng thiết bị.
Bảo dưỡng phù hợp với từng ứng dụng
Bên cạnh xử lý sự cố, ATL hỗ trợ khách hàng đánh giá điều kiện làm việc của bơm: tải khí, hơi ẩm, chất ngưng tụ, nước làm mát và tình trạng đường xả. Những yếu tố này cần được kiểm soát để giảm nguy cơ tái diễn hư hỏng và duy trì hiệu suất vận hành.
Đối với bơm từng tiếp xúc với hóa chất hoặc khí nguy hiểm, khách hàng cần cung cấp thông tin môi chất và tình trạng làm sạch trước khi bàn giao thiết bị.
Liên hệ tư vấn dịch vụ
Nếu bơm Edwards GXS250/2600 của quý khách đang hoạt động bất thường hoặc cần bảo dưỡng, hãy gửi ảnh nhãn bơm, mã lỗi và mô tả hiện tượng để ATL tiếp nhận và đề xuất phương án kiểm tra phù hợp.
HVP Vacuum Solutions – Công ty TNHH TM và DV An Tài Lộc
Hotline : 0915 933 355
Email: info@apsuatchankhong.com
www.photlamkin.com , www.bomhutchankhongedwards.com , www.apsuatchankhong.com

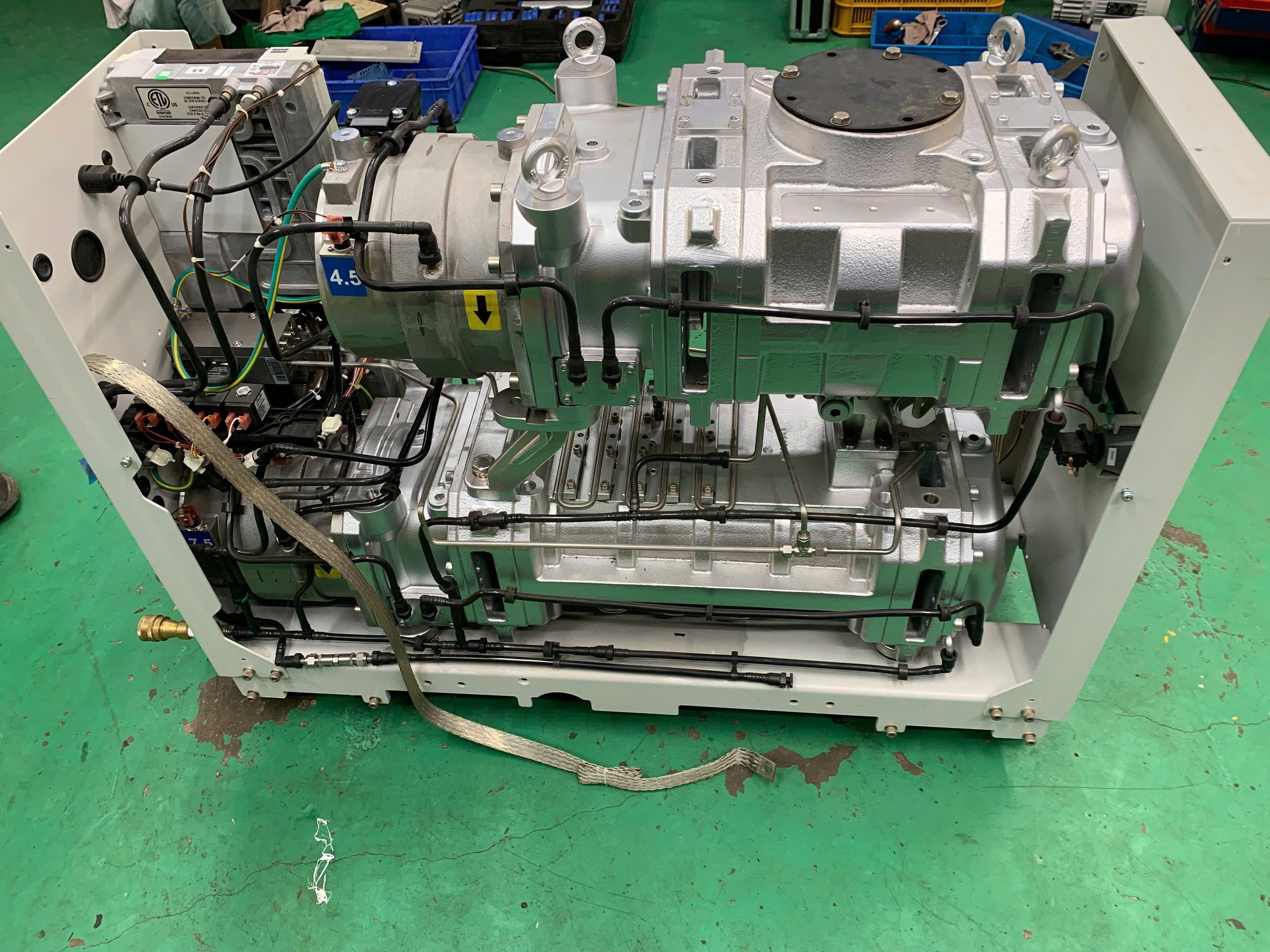

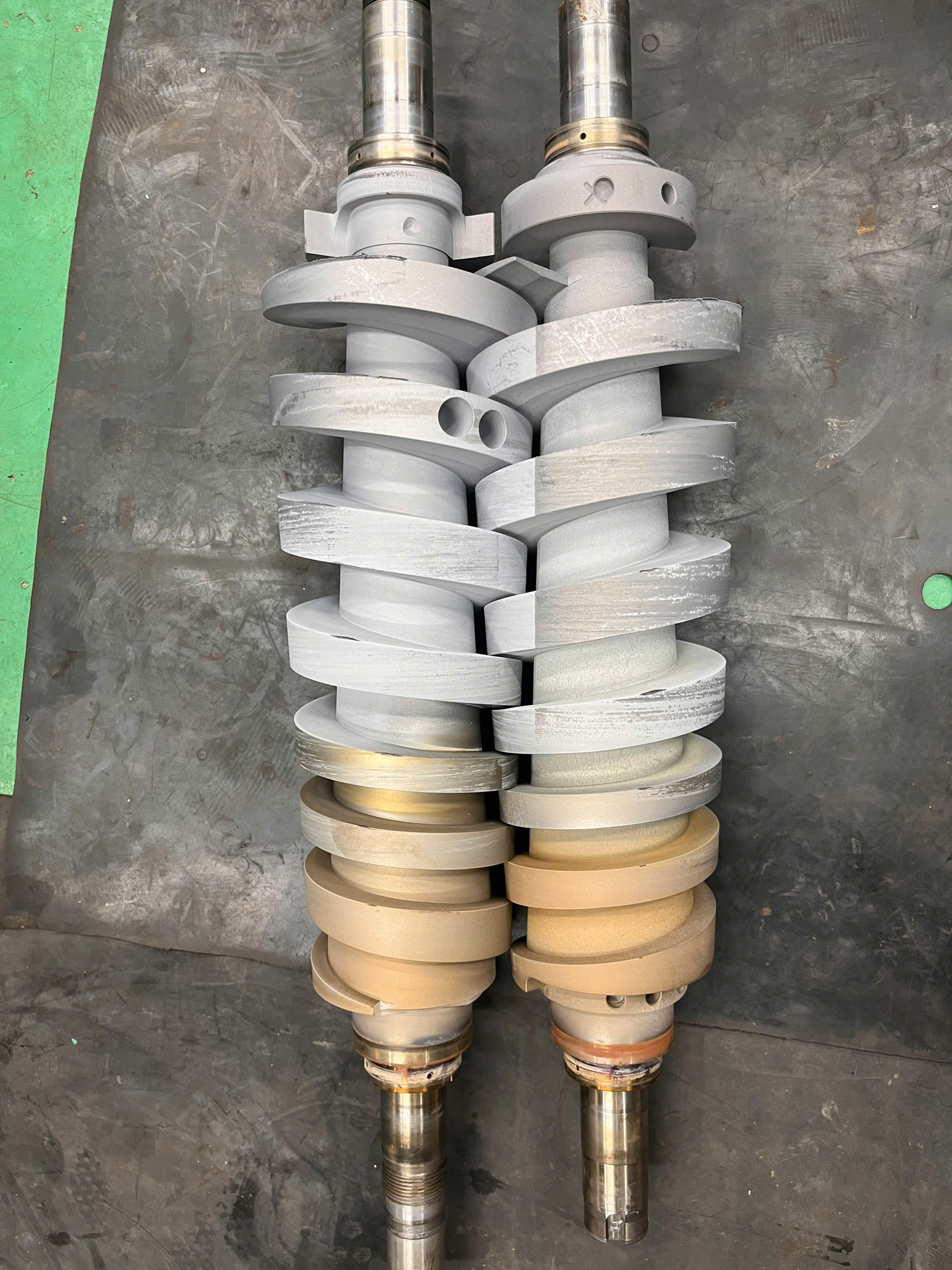

Một số hình ảnh quá trình sửa chữa bơm GXS250/2600
