Van cách ly góc vuông Edwards PVMK ISO-KF

Van cách ly góc vuông Edwards PVMK ISO-KF

PVMK là loại van đóng/mở nhanh, làm kín bằng ống xếp (bellows), có thiết kế góc vuông 90° và được vận hành bằng tay gạt. Thân van có hai lựa chọn vật liệu: nhôm hoặc thép không gỉ.

Tay gạt được kết nối với cơ cấu cam–piston bằng nhựa tự bôi trơn, giúp truyền chuyển động đến trục van và đĩa van thông qua các bạc trượt PTFE.

Rãnh lắp gioăng O-ring trên đĩa van được thiết kế có đường thoát khí, giúp ngăn hiện tượng khí bị nén và thoát ra đột ngột (gas burst).

Van được thiết kế để làm việc trong phạm vi áp suất:

- Áp suất chân không thấp nhất: 10⁻⁹ mbar / 8 × 10⁻¹⁰ Torr

- Áp suất lớn nhất: 2.100 mbar / 1.575 Torr (30 psi)

Chi tiết các kích thước và vật liệu cấu tạo

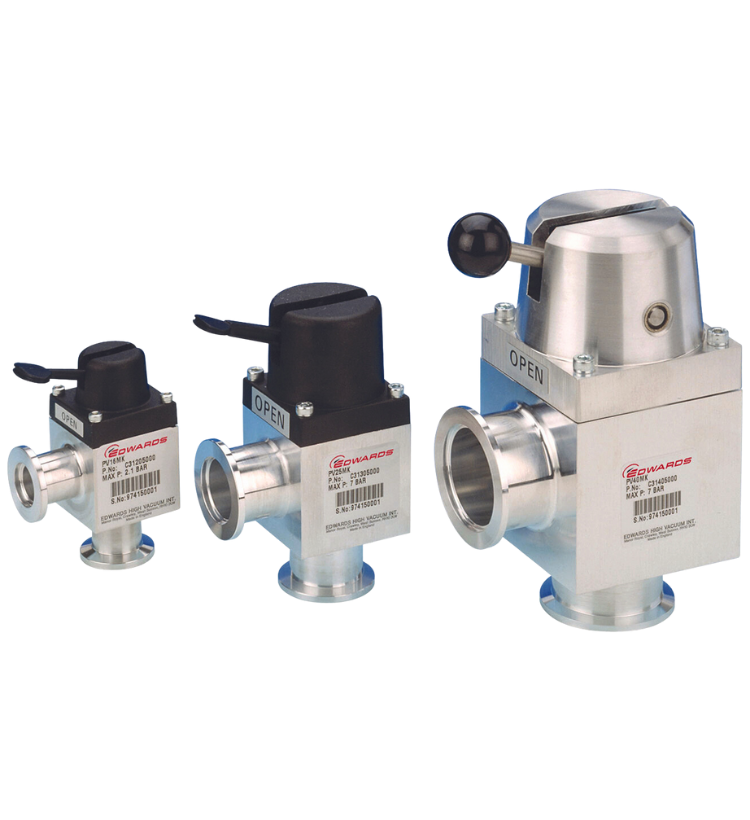

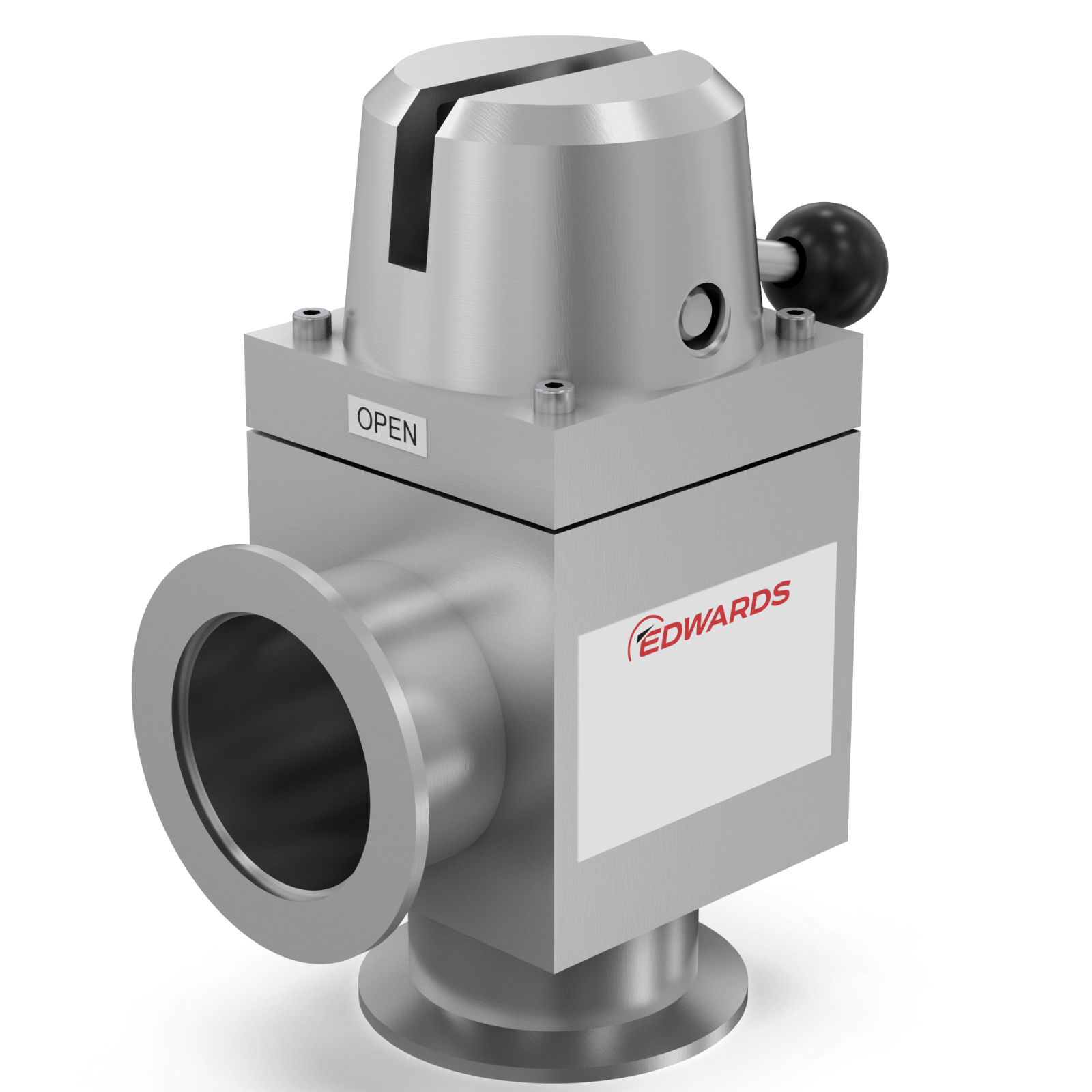

Một số hình ảnh sản phẩm :
