Đầu đo Edwards AIM-S-NW25

Đầu đo Edwards AIM-S-NW25 là một loại cảm biến chân không hoạt động theo nguyên lý magnetron đảo ngược, được thiết kế để đo áp suất trong các hệ thống chân không. Dưới đây là các thông số kỹ thuật chính của thiết bị này:

 • Phạm vi đo áp suất: 1 x 10⁻⁸ đến 1 x 10⁻² mbar.

 • Nguồn điện yêu cầu: 13,5 đến 36 V DC.

 • Đầu ra tín hiệu analog: 2 đến 10 V DC, tương ứng với phạm vi áp suất đo được.

 • Kết nối chân không: Mặt bích NW25 (DN 25 ISO-KF).

 • Nhiệt độ môi trường hoạt động: 5°C đến 60°C.

 • Khối lượng: Khoảng 810 g.

 • Cấp bảo vệ: IP40.

 • Độ ẩm môi trường hoạt động: 10% đến 90% (không ngưng tụ).

 • Độ cao hoạt động tối đa: 2000 m.

 • Áp suất nội bộ tối đa: 10 bar tuyệt đối (9 bar gauge).

Thiết bị này tích hợp cả đầu đo và bộ điều khiển trong một đơn vị nhỏ gọn, giúp giảm chi phí hệ thống và tiết kiệm không gian. Nó có khả năng chống nhiễu cao và cho phép sử dụng cáp dài lên đến 100 m. Ngoài ra, đầu đo có thể thay thế nhanh chóng mà không cần hiệu chuẩn trước.

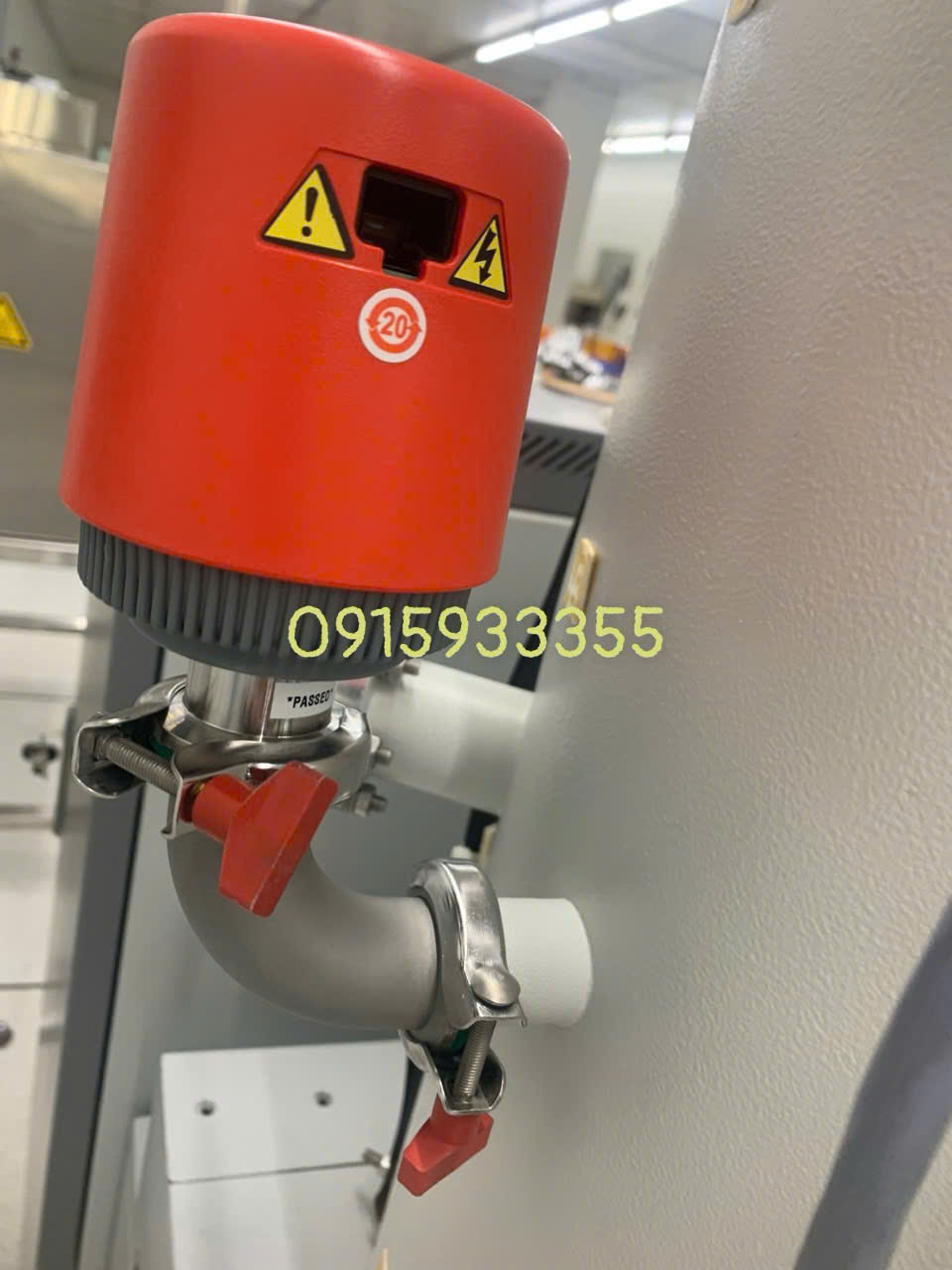

Một số hình ảnh đầu đo AIM-S-NW25
